EL-EMCU-I型多CPU单片机/EDA综合实验系统

系统概述

EL-EMCU-I实验箱是集EDA /CPLD/FPGA和MCU 开发为一体的综合性实验箱，它不仅可以独立完成各种EDA /CPLD/FPGA设计，也可以完成多种CPU开发。

1、MCU

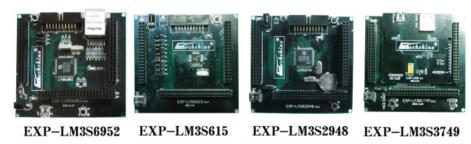

ARM M3系列CPU：EXP-LM3S615、EXP-LM3S2948、EXP-LM3S3749、

EXP-LM3S6952、EXP-LM3S9B96

MSP430 系列CPU：EXP-MSP430F155、EXP-MSP430FW427、EXP-MSP430F5419

CYGAL 系列CPU：EXP-C8051F021

8051 系列CPU：EXP-89S51/52/53

AVR 系列CPU：EXP-Atmega128

2、EDA

CPLD系列CPU：EXP-EP3128、EXP-EP3256

FPGA系列CPU：EXP-EP1K30、EXP-EP1K100

SOPC系列CPU：EXP-3C05、EXP-3C10

硬件资源

1. EXP接口的CPU扩展板和EDA/CPLD/FPGA扩展板

2. 外扩看门狗（MAX705）模块

3. IC卡读写模块

4. DS18B20温度采集模块

5. 12串行A/D（TLC2543）和D/A（TLV5616）转换模块

6. 蜂鸣器模块

7. 光耦与继电器模块

8. 外部脉冲输入模块

9. 键盘输入与LED输出模块

10. 电机控制模块（包括直流电机测速与步进电机正转）

11. 7279键盘与显示模块

12. TFT真彩液晶显示模块

13. 16X16LED点阵显示模块

14. 通信模块（包括UART、RS45、CAN以及串口无线通信）

15. E-LAB模块

实验项目

MCU部分
（1）IO输入输出实验	（2）外部中断实验	（3）定时器/计数器实验	（4）串口通信实验
（5）存储器实验	（6）PWM发生器实验	（7）WDG看门口实验	（8）SPI总线实验
（9）IIC总线实验	（10）综合实验	（11）TFT真彩液晶实验	（12）16X16LED点阵实验

EDA部分
（1）简单门电路实验	（2）地址译码电路实验	（3）分频器电路实验	（4）锁存器电路实验
（5）LED数码管显示实验

EL-EMCU-I

ARM M3 CPU介绍

德州仪器(TI)公司Stellaris®所提供一系列的微控制器是首款基于ARM® CortexTM-M3的控制器，它们为对成本尤其敏感的嵌入式微控制器应用方案带来了高性能的32位运算能力。这些具备领先技术的芯片使用户能够以传统的8位和16位器件的价位来享受32位的性能，而且所有型号都是以小占位面积的封装形式提供。

硬件资源：

1. 内核：ARM Cortex-M3内核

2. 最大主频：50~100MHz，具体取决于所选择芯片型号

3. 片内存储器：Flash：32KB~256KB

SRAM：8KB~96KB，具体取决于所选择的芯片型号

4. 通用收入输出口（GPIO）：30~60个，具体取决于所选择的芯片型号及外设

5. 定时器模块

6. 同步串行接口SSI模块

7. IIC模块

8. UART模块

9. ADC模块

10. 模拟比较器模块

11. PWM模块（部分芯片）

12. CAN2.0 A/B控制器模块（部分芯片）

13. USB2.0 OTG/Host/Device模块（部分芯片）

14. 10/100以太网 MAC/PHY（部分芯片）

15. IIS模块（部分芯片）

应用领域：

汽车电子、运动控制、过程控制、医疗设备、网络设备和交换机、远程监控等要求低成本的嵌入式微控制器领域。

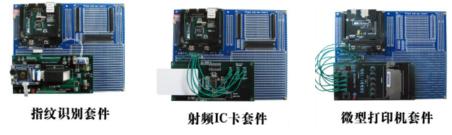

套件实例：

	CPU板	外扩模块	备注
A	EXP-LM3S3749	E-LAB微打模块	通过USB或以太网接口与上位机进行通信
B	EXP-LM3S6952	E-LAB射频卡模块
C	EXP-LM3S6952	E-LAB指纹识别模块
