EL-JY-III型计算机组成原理实验系统

（1）、本系统延续JY系列实验系统设计思路，采用了新颖开放的电路结构，具有以下特点：

1、在系统的构造形式上，采用“实验主板+ CPU板+EDA扩展模块”的形式，将系统的公共部分如数据的输入输出和显示、单片机控制及与PC机通讯等电路放置在基板上，将微程序控制器、运算器、各种寄存器、译码器等电路放置在扩展板（CPU板）上，而CPU板可提供8位、16位、32位等3种不同字长的系统板，它们与主板都是兼容的可以互换，使用十分方便；

2、功能扩展区：提供24P、16P、14P等圆孔IC插座、单排扩展排座插针、VCC及GND单元，电源单元可多路输出，电源带有短路保护，声音报警，本区域既可以完成计算机组成相关的扩展实验，还可以完成数字电路相关的实验项目；

3、EDA扩展模块：可支持2种EDA扩展模块，分别为EPM240模块、SOPC4CE6模块，用于完成计算机组成创新扩展实验、EDA设计实验等，还可以进行网络远程实验及计算机原理机的网络通信开发实验；

4、具有3种操作方式：首先利用本机64个拨动开关、4个按钮开关和64个发光二极管，其次可在单片机的控制下进行编程和显示完成实验，第三也可以与PC机联机使用，在PC机上进行编程、传送、装载程序、调试和运行等完成实验操作，几种操作方式可按需要任意选择一种使用，切换方便；

5、设备故障检测功能：本机为减轻实验老师的工作负担，设有故障检测功能，可对地址、数据、控制总线上的故障进行检测。

6、控制器采用微程序方案，支持动态微程序设计，微程序指令的格式及定义均可由用户自行设计并装入由EDA构成的硬件中；

7、采用“薄膜银质触点键盘”为设备提供输入设备，避免了按键长期使用时较高的故障率，且更换方便，即插即用。

8、系统推荐教材为《计算机组成原理》唐硕飞 高等教育出版社，《计算机组成与设计》（第2版）王诚 清华大学出版社，用户也可以根据习惯选用其他通用教材。

（2）、实验主板：

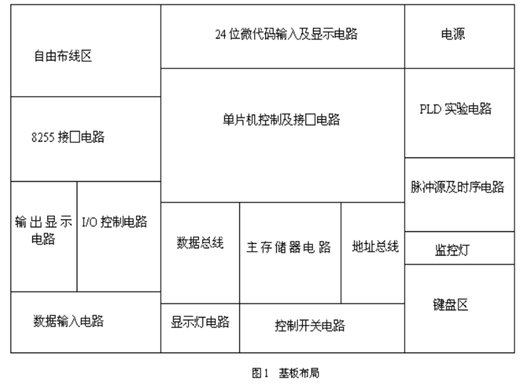

实验主板是由数据输入和输出、显示及监控、脉冲源及时序电路、数据和地址总线、外设控制实验电路、单片机控制电路、薄膜键盘操作部分、与PC机通讯的接口、主存储器、电源 、自由功能扩展区共计有11个功能模块；

（3）、CPU板：

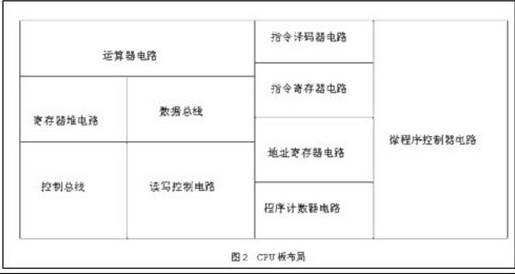

CPU板是由微程序控制器、运算器、寄存器堆、程序计数器、指令寄存器、指令译码电路、地址寄存器、数据和控制总线等8个功能模块组成；

（4）、EDA扩展模块——SOPC网络创新开发模块（可另行选配）：

该模块采用ALTERA公司4CE6处理器，配置芯片采用16Mb的 EPCS16SI16N，具有16Mb的FLASH存储单元，具有512Kb的SRAM存储单元，具有 64Mb SDRAM存储单元，具有10M/100M网络控制器模块，网路模块采用DM9000AE，AS下载口，JTAG下载口，2位按键及复位键等；
