EL-ARM-870嵌入式实验系统
系统功能概述
EL-ARM-870型教学实验系统属于一种综合的教学实验系统，该系统可支持本公司推出的多种开发板以及多种处理器的开发，如MCU、EDA、ARM类开发板；MCU类开发板支持8位8051/16位的MSP430系列 / AVR系列以及基于Cortex-M3/M4内核的32位群星系列ARM处理器等等；ARM类开发板支持S3C2410、DM355、OMP3530、S5P6818、S5P4418等等，实现了多模块的应用实验。它是集学习、应用编程、开发研究于一体多功能创新平台。用户可根据自己的需求选用不同类型的CPU适配板；实验系统上的Tech_V和EXP总线能够拓展较为丰富的实验接口板。用户在了解接口标准后，更能研发出满足自身需求的实验接口板。除此之外，在实验板上有丰富的外围扩展资源（如：拨动开关与LED显示、CH451键盘、16X16 LED汉字点阵、通信模块、IC卡模块、7寸真彩液晶、E-LAB模块以及电机控制模块等），可以完成基于各种CPU的基础实验、算法实验和数据通信实验、以太网实验等。

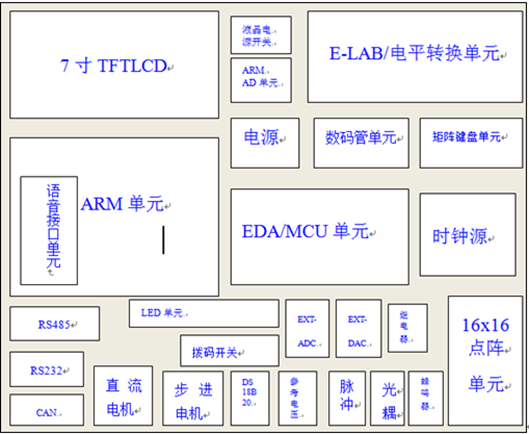

结构简介
|
该系统可支持多种CPU板卡，包含8/16/32位单片机及ARM CPU板，CPLD/FPGA/SOPC适配器，并且所有板卡可以独立供电，单独使用，方便进行二次开发、课程设计、毕业设计，参加电子竞赛。 8位单片机CPU板：EXP-C51（89S51）、EXP-Atmega128、EXP-C8051F021 32位单片机（CORTEX-M3架构）CPU板：EXP-LM3S615、EXP-LM3S811、EXP-LM3S2948、EXP-LM3S3749、EXP-LM3S6952、EXP-LM3S9B96 STM32 CPU板：EXP-STM32F107、EXP-STM32F407 16位超低功耗单片机CPU板：EXP-MSP430F155、EXP-MSP430 FW427、EXP-MSP430 F5419 32位单片机（CORTEX-A9架构）CPU板：S5P-4418 32位单片机（CORTEX-A53架构）CPU板：S5P-6818 数字信号处理器ARM CPU板：EXP-28335、EXP-2812、EXP-5509、EXP-5416 EDA系列适配器板：EXP- EP3128/3256、EXP- EP3128/3256、EXP- 3C05/3C10 无线通信系列适配器板：EXP-WirelessMCU+E-CC-1310、EXP-WirelessMCU+E-CC-RF 外围扩展资源：拨动键盘与LED显示、CH451、LCD液晶屏、16X16 LED汉字点阵、12位串行AD和DA、光耦/继电器、通信模块、E-LAB模块以及电机控制模块 |
|
可开设的实验项目
| 基于keil c51（89S51）系统资源实验 | ||
|
实验一 IO开关量输入实验 实验二 IO输出驱动继电器（或光电隔离器）实验 实验三 IO输入/输出----半导体温度传感器DS18B20实验 实验四 外部外部中断----脉冲计数实验 实验五 计数器实验 实验六 秒时钟发生器实验
|
实验七 PC机串口通讯实验 实验八 RS485通讯实验 实验九 RAM存储器读写实验 实验十 PWM发生器（模拟）实验 实验十一 蜂鸣器实验 实验十二 WDG（内部）实验 |
实验十三 SPI（模拟）实验-----TLC2543 AD转换实验 实验十四 SPI（模拟）实验-----TLV5616 DA转换实验 实验十五 CH451数码管显示与键盘实验 实验十六 步进电机正反转实验 实验十七 点阵显示汉字实验 |
| 基于Cortex-M3系统资源实验 | ||
|
实验一 Cortex-M3的GPIO实验 实验二 Cortex-M3的中断实验 实验三 Cortex-M3的定时/计数器实验 实验四 Cortex-M3的串口实验 实验五 存储器实验
|
实验六 PWM发生器实验 实验七 WDT看门狗实验 实验八 SPI总线实验 实验九 综合实验 实验十 步进电机实验 |
实验十一 16*16 LED点阵显示汉字实验 实验十二 基于CAN总线通信实验 实验十三 基于USB设备的DEVICE实验 实验十四 基于USB设备的HOST实验 实验十五 基于以太网的Web服务器实验 |
| 基于STM32系统资源实验 | ||
| 第一章 基础实验 | ||
|
实验一 GPIO实验 实验二 外部中断实验 实验三 定时器实验 实验四 RTC实验 实验五 串口实验 实验六 存储器实验 实验七 PWM发生器实验
|
实验八 WDT看门狗实验 实验九 内部ADC转换实验 实验十 内部DAC转换实验 实验十一 SPI总线实验 实验十二 CH451实验 实验十三 步进电机实验 实验十四 16*16 LED点阵显示汉字实验 |
实验十五 基于USB设备的DEVICE实验 实验十六 基于USB设备的HOST实验 实验十七 TCP服务器实验 实验十八 TCP客户端T实验 实验十九 UDP服务器实验 实验二十 UDP客户端实验 实验二十一 HTTP_SERVE实验 |
| 第二章 UCOS-II实验 | ||
|
实验一 多任务实验 实验二 信号量实验
|
实验三 邮箱实验 实验四 消息队列实验 |
实验五 事件标志组实验
|
| 第三章 E-LAB模块实验 | ||
|
第一类 通讯类模块实验 实验一 无线收发模块实验 实验二 蓝牙实验 实验三 GSM通讯实验 实验四 GPS模块实验 实验五 光纤通讯实验 实验六 ZigBee模块实验 实验七 WIFI模块实验 |
第二类 传感器类模块实验 实验一 温度传感器实验 实验二 人体红外传感器实验 实验三 红外对管传感器实验 实验四 可燃气体传感器实验 实验五 霍尔电流传感器实验 实验六 压力传感器实验 实验七 湿敏电阻传感器实验 实验八 超声波实验 |
第三类 对象模块实验 实验一 八路继电器模块实验 实验二 12路光耦隔离电路实验 实验三 点阵式LCD模块实验 实验四 二相四拍步进电机模块实验 实验五 三相六拍步进电机模块实验 实验六 温度PWM控制实验 实验七 MIFARE加密IC卡实验 实验八 微型打印机扩展模块实验 实验九 语音录放实验 实验十 MP3模块实验 实验十一 语音录放实验 |
| 第四章 传感器实验 | ||
|
实验一 继电器实验 实验二 温湿度采集实验 实验三 光照度采集实验 实验四 红外报警实验 实验五 红外测温实验 实验六 气压计采集实验 实验七 六轴传感器实验 实验八 125K RFID实验 |
实验九 二氧化碳采集实验 实验十 13.56M RFID实验 实验十一 霍尔传感器实验 实验十二 振动传感器实验 实验十三 超声波测距实验 实验十四 直流电机实验 实验十五 步进电机实验 实验十六 煤气报警实验 |
实验十七 电池节电实验 实验十八 RGB传感器实验 实验十九 全彩LED控制实验 实验二十 PM2.5采集实验 实验二十一 GSM实验 实验二十二 GPS实验 实验二十三 蓝牙从机实验 实验二十四 WIFI AP实验
|
| 基于MSP430实验项目 | ||
|
实验一 IO开关量输入实验 实验二 IO输出驱动继电器（或光电隔离器）实验 实验三 IO输入/输出---半导体温度传感器DS18B20实验 实验四 外部中断----脉冲计数实验 实验五 基本定时器BT实验 实验六 定时器TA实验 |
实验七 定时器TB实验 实验八 看门狗定时器WDT实验 实验九 RAM存储器读写实验 实验十 用定时器TA产生PWM方波驱动蜂鸣器实验 实验十一 SPI（模拟）实验-----TLC2543 AD转换实验 实验十二 430内部AD转换实验 |
实验十三 SPI（模拟）实验-----TLV5616 DA转换实验 实验十四 SPI（硬件）实验-----TLV5616 DA转换实验 实验十五 内部DA转换实验 实验十六 电机转速实验 实验十七 步进电机正反转实验 实验十八 16X16LED点阵显示汉字实验
|
| 基于C8051F021系统资源实验 | ||
|
实验一 IO开关量输入实验 实验二 IO输出驱动继电器（或光电隔离器）实验 实验三 IO输入/输出----半导体温度传感器DS18B20实验 实验四 外部外部中断----脉冲计数实验 实验五 计数器实验 实验六 秒时钟发生器实验 |
实验七 PC机串口通讯实验 实验八 RS485通讯实验 实验九 1RAM存储器读写实验 实验十 PWM发生器（模拟）实验 实验十一 PWM发生器（内部）实验 实验十二 WDG（内部）实验
|
实验十三 SPI（模拟）实验-----TLC2543 AD转换实验 实验十四 SPI（模拟）实验-----TLV5616 DA转换实验 实验十五 I2C（模拟）实验-----AT24C01读写实验 实验十六 步进电机正反转实验 实验十七 点阵显示汉字实验 |
| 基于ARM CPU板系统设计实验 | ||
| 第一章：运行环境 | ||
|
实验一 虚拟机VMware的安装 实验二 ubuntu系统的安装
|
实验三 超级终端的安装和使用 实验四 SSH软件的安装和使用 |
实验五 ADB驱动的安装和使用
|
| 第二章：系统烧写 | ||
|
实验一 拨码开关设置启动方式 实验二 制作启动TF卡
|
实验三 TF烧写镜像文件 实验四 OTG烧写镜像 |
实验五 挂载TF卡
|
| 第三章：源码编译 | ||
|
实验一 ubuntu的基本操作 实验二 android 系统的编译环境搭建
|
实验三 内核配置裁减 实验四 Android源码的编译 | |
| 第四章：程序编码 | ||
|
实验一 应用程序编写 实验二 外挂驱动编写 实验三 电子相册
|
实验四 触摸满屏驱动配置 实验五 EMMC升级配置 实验六 开机logo的更改 |
实验七 开机动画的修改
|
| 第五章：外设驱动实验 | 实验箱硬件资源介绍 | |
|
实验一 设备节点注册 实验二 GPIO驱动led 实验三 GPIO驱动蜂鸣器 实验四 GPIO驱动开关检测 实验五 232通信 实验六 485通信
|
实验七 EEPROM实验 实验八 ADC模数转换实验 实验九 定时器控制LED灯实验 实验十 继电器实验 实验十一 光耦实验 实验十二 步进电机实验 |
实验十三 直流电机实验 实验十四 LED流水灯实验 实验十五 数码管按键实验 实验十六 点阵实验 实验十七 AD模数转换SPI通信实验 实验十八 DA数模转换SPI通信实验 |
| E-LAB模块实验 | ||
|
第一类 通讯类模块部分 实验一 无线收发模块实验 实验二 蓝牙实验 实验三 GSM通讯实验 实验四 GPS模块实验 实验五 光纤通讯实验 实验六 ZigBee模块实验 实验七 WIFI模块实验 |
第二类 传感器类模块部分 实验一 温度传感器（AD590）实验 实验二 人体红外传感器实验 实验三 红外对管传感器实验 实验四 可燃气体传感器实验 实验五 霍尔电流传感器实验 实验六 压力传感器实验 实验七 湿敏电阻传感器实验 实验八 超声波实验
|
第三类 对象模块部分 实验一 八路继电器模块实验 实验二 12路光耦隔离电路实验 实验三 温度PWM控制实验 实验四 Mifare加密IC卡实验 实验五 微型打印机扩展模块实验 实验六 语音录放实验 实验七 MP3模块实验 实验八 指纹识别实验 |
| 基于Altera CPLD/FPGA/SOPC系统设计实验 | ||
| 第一章 数字可编程设计实验 | ||
|
实验一 组合逻辑3-8译码器的设计 实验二 半加器 实验三 全加器 实验四 全减器 实验五 4位向量加法/减法器 实验六 向量乘法器 实验七 数据比较器 实验八 多路数据选择器 实验九 编码器 实验十 译码器
|
实验十一 二进制码转换成BCD码 实验十二 BCD码转换成二进制码 实验十三 BCD码转换成格雷码 实验十四 组合逻辑电路的设计 实验十五 简单状态机 实验十六 串入/并出移位寄存器 实验十七 并入/串出移位寄存器 实验十八 多功能寄存器 实验十九 单脉冲发生器 实验二十 节拍脉冲发生器 |
实验二十一 奇偶检验 实验二十二 计数器 实验二十三 7段数码管显示 实验二十四 步进电机控制实验 实验二十五 蜂鸣器演奏实验 实验二十六 继电器光耦控制实验 实验二十七 数字温度传感器实验 实验二十八 秒表设计实验 |
| 第二章 基于NIOS的软核设计实验 | ||
|
实验一 16x16点阵实验 实验二 TLC2543 AD转换实验 实验三 TLV5616 DA转换实验
|
实验四 UART与PC机通信实验 实验五 直流电机调速实验 实验六 步进电机控制实验 |
实验七 RS485通讯实验 实验八 基于SOPC的uC/OS-II操作系统应用实验 |
| 无线通信系统设计实验 | ||
| 第一章 基础实验 | ||
|
实验一 GPIO实验 实验二 中断实验 实验三 定时器实验 实验四 串口实验 实验五 存储器实验
|
实验六 PWM发生器实验 实验七 WDT看门狗实验 实验八 SPI总线实验 实验九 步进电机实验 实验十 直流电机测速实验 |
实验十一 16*16 LED点阵显示汉字实验 实验十二 CH451数码管显示与键盘实验 实验十三 24个传感器基本实验 |
| 第二章 E-LAB模块实验 | ||
|
第一类 通讯类模块实验 实验一 无线收发模块实验 实验二 蓝牙实验 实验三 GSM通讯实验 实验四 GPS模块实验 实验五 光纤通讯实验 实验六 WIFI模块实验 |
第二类 传感器类模块实验 实验一 温度传感器实验 实验二 人体红外传感器实验 实验三 红外对管传感器实验 实验四 可燃气体传感器实验 实验五 霍尔电流传感器实验 实验六 压力传感器实验 实验七 湿敏电阻传感器实验 实验八 超声波实验 |
第三类 对象模块实验 实验一 八路继电器模块实验 实验二 12路光耦隔离电路实验 实验三 点阵式LCD模块实验 实验四 二相四拍步进电机模块实验 实验五 三相六拍步进电机模块实验 实验六 温度PWM控制实验 实验七 MIFARE加密IC卡实验 实验八 微型打印机扩展模块实验 实验九 语音录放实验 实验十 MP3模块实验 实验十一 语音录放实验 |
| 第三章 协议栈实验 | ||
|
实验一 继电器实验 实验二 温湿度采集实验 实验三 光照度采集实验 实验四 红外报警实验 实验五 红外测温实验 实验六 气压计采集实验 实验七 六轴传感器实验 实验八 125K RFID实验
|
实验九 二氧化碳采集实验 实验十 13.56M RFID实验 实验十一 霍尔传感器实验 实验十二 振动传感器实验 实验十三 超声波测距实验 实验十四 直流电机实验 实验十五 步进电机实验 实验十六 煤气报警实验 |
实验十七 电池节电实验 实验十八 RGB传感器实验 实验十九 全彩LED控制实验 实验二十 PM2.5采集实验 实验二十一 GSM实验 实验二十二 GPS实验 实验二十三 蓝牙从机实验 实验二十四 WIFI AP实验 |
产品实物图
