EL-SOPC5100型SOPC实验开发系统
功能介绍
EL-SOPC-5100实验箱是集EDA 和SOPC 开发为一体的综合性实验箱，它不仅可以独立完成各种EDA 设计，也可以完成多种SOPC开发。
主CPU适配器E-Pay-SOPC配合EL-SOPC-5100底板，可完成各种基本的EDA实验。由于CPU适配器E-Pay-SOPC本身具有E_PLAY接口，只需提供电源即可独立完成功能测试，也可控制用户开发的E_PLAY接口模块。可以完成大学生毕业设计、电子设计竞赛、及创新设计，同时该系统也是从事教学及科研的广大教师和工程师们的理想开发工具，具有极高的灵活性，开放性和可开发性。
结构简介

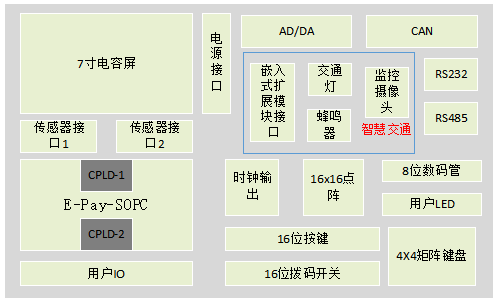

EL-SOPC-5100型实验系统硬件由主CPU适配器E-Pay-SOPC板、集成外部资源的EL-SOPC-5100底板组成。系统组成框图如下:
EL-SOPC-5100系统组成框架图
系统的特点简介
1、E_PLAY接口CPU适配器：只需单独提供电源，CPU板即可独立工作，在CPU板上集成有常用的一些外设资源，SRAM、Flash、SDRAM、VGA、USB、UART、PS2、以态网接口、4路按键、4路LED、4路拨码开关等，E-Pay-SOPC适配器本身就是一块功能强大的SOPC开发板。因为集成了公司自主开发的E_PLAY标准总线接口，所以具更很灵活的扩展性。
2、CPLD资源整合：充分发挥EDA的潜力，在底板上用两片CPLD将底板资源有效的组合起来，将传统的EDA设计中需要较多管脚支持才能同时操作的外部资源，通过有限的总线连接起来，实验接线少，节省IO资源。
3、底板功能可配置：底板功能，用户在充分了解底板资源后，可以用VHDL或Verilog等硬件描述语言编程对底板上两片CPLD自由配置。
4、总线/IO功能切换：通过CPU板上与底板相连的4位功能选择位来决定总线/多种IO方式，当在做普通的EDA实验时，CPU板到底板的E_PLAY总线接口做为IO功能使用，具体总线与底板上哪部分资源。
5、外扩嵌入式扩展模块接口：配合公司多年来不断开发的各种功能模块，可设计出更多的实验，自主创新设计，提高设计能力。
6、底板上集成了一个VGA接口的7寸液晶屏。成完成各种图像显示和各种视频图像算法的开发。
可开始的实验项目
| 数字可编程设计实验 | ||
|
实验一 组合逻辑3-8译码器的设计 实验二 半加器 实验三 全加器 实验四 全减器 实验五 4位向量加法/减法器 实验六 向量乘法器 实验七 数据比较器 实验八 多路数据选择器 实验九 编码器 实验十 译码器
|
实验十一 二进制码转换成BCD码 实验十二 BCD码转换成二进制码 实验十三 BCD码转换成格雷码 实验十四 组合逻辑电路的设计 实验十五 简单状态机 实验十六 串入/并出移位寄存器 实验十七 并入/串出移位寄存器 实验十八 多功能寄存器 实验十九 单脉冲发生器 实验二十 节拍脉冲发生器
|
实验二十一 奇偶检验 实验二十二 计数器 实验二十三 7段数码管显示 实验二十四 16?16点阵控制实验 实验二十五 4?4矩阵键盘控制实验 实验二十六 数字钟 实验二十七 秒表设计实验 实验二十八 交通灯实验 实验二十九 蜂鸣器演奏实验 实验三十 HDMI接口驱动实验
|
| 基于NIOS的软核设计实验 | ||
|
实验一 Nios软核的设计 实验二 外设模块的设计 实验三 SOPC应用系统的生成 实验四 Nios II软核验证以及Nios II IDE软件的介绍 实验五 基于NIOS的交通灯实验
|
实验六 7段数码管显示实验 实验七 按键及拨码开关实验 实验八 16*16 LED点阵实验 实验九 UART与PC机通信实验 实验十 TLV1570 AD转换实验
|
实验十二 TLV5617 DA转换实验 实验十三 CAN总线控制器实验 实验十四 RS485通讯实验 实验十五 基于SOPC的uC/OS-II操作系统应用实验
|
产品实物图
