EL-SOPC4000型SOPC实验开发系统
功能介绍
EL-SOPC4000实验箱是集EDA 和SOPC 开发为一体的综合性实验箱，它不仅可以独立完成各种EDA 设计，也可以完成多种SOPC开发。
主CPU适配器E-Pay-SOPC配合EL-SOPC4000底板，可完成各种基本的EDA实验。由于CPU适配器E-Pay-SOPC本身具有E_PLAY接口，只需提供电源即可独立完成功能测试，也可控制用户开发的E_PLAY接口模块。由于EL-SOPC4000底板加入了两路E_LAB外扩接口，可以配合公司现有的多种E_LAB模块，来完成大学生毕业设计、电子设计竞赛、及创新设计，同时该系统也是从事教学及科研的广大教师和工程师们的理想开发工具，具有极高的灵活性，开放性和可开发性。
结构简介
EL-SOPC4000型实验系统硬件由主CPU适配器E-Pay-SOPC板、集成外部资源的EL-SOPC4000底板、及外扩E_LAB接口组成。系统组成框图如下:

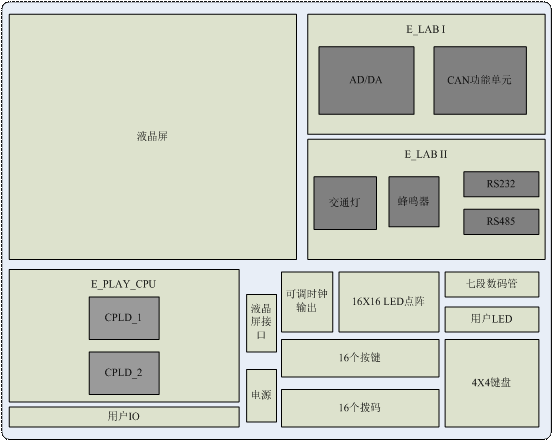

EL-SOPC4000系统组成框图
系统的特点简介
1、 E_PLAY接口CPU适配器：只需单独提供电源，CPU板即可独立工作，在CPU板上集成有常用的一些外设资源，SRAM、Flash、SDRAM、VGA、USB、UART、PS2、以态网接口、4路按键、4路LED、4路拨码开关等，E-Pay-SOPC适配器本身就是一块功能强大的SOPC开发板。因为集成了公司自主开发的E_PLAY标准总线接口，所以具更很灵活的扩展性。
2、 CPLD资源整合：充分发挥EDA的潜力，在底板上用两片CPLD将底板资源有效的组合起来，将传统的EDA设计中需要较多管脚支持才能同时操作的外部资源，通过有限的总线连接起来，实验接线少，节省IO资源。
3、 底板功能可配置：底板功能，用户在充分了解底板资源后，可以用VHDL或Verilog等硬件描述语言编程对底板上两片CPLD自由配置。
4、 总线/IO功能切换：通过CPU板上与底板相连的4位功能选择位来决定总线/多种IO方式，当在做普通的EDA实验时，CPU板到底板的E_PLAY总线接口做为IO功能使用，具体总线与底板上哪部分资源。
5、 外扩E_LAB总线：配合公司多年来不断开发的各种E_LAB功能模块，可设计出更多的实验，自主创新设计，提高设计能力。
6、 底板上集成了一个VGA接口的8寸液晶屏，最大分辨率为800x600。成完成各种图像显示和各种视频图像算法的开发。
可开始的实验项目
| 数字部分（CPLD/FPGA） | ||
| 数字逻辑电路设计实验 | ||
|
实验一 半加器 实验二 全加器 实验三 带进位输入的8位加法器 |
实验四 带进位的通用加法器 实验五 向量加法/减法器 实验六 向量乘法器 |
实验七 数据比较器 实验八 多路选择器、编码器、译码器 |
| 时序电路设计实验 | ||
|
实验一 计数器：增计数器、减计数器、 并行加载通用增1/减1计数器 实验二 状态机：MOORE机、MEALY机 |
实验三 移位寄存器：串入/并出、并入/串出、 串入/串出、并入/并出 实验四 脉冲发生器等 |
|
| 通用接口电路 | ||
|
实验一 A/D、D/A接口 实验二 7段数码管控制接口 实验三 17段数码管(米字型)控制接口 实验四 16×16点阵控制接口 |
实验五 矩阵键盘控制接口 实验六 液晶控制接口 实验七 RS232接口 实验八 VGA接口实验 |
实验九 UART及PS/2接口验证实验 实验十 USB通信实验 实验十一 SRAM验证实验 |
| 滤波器 | ||
|
实验一 多数决定的数字滤波器 实验二 数字加法滤波器 | ||
| 综合实验 | ||
|
实验一 数字时钟设计实验 实验二 秒表设计实验 | ||
| SOPC实验部分 | ||
| SOPC系统的实现 | ||
|
实验一 NiosII软核的设计 |
实验二 外设模块的设计
|
实验三 SOPC系统的FLASH控制器验证实验
|
| SOPC系统的验证实验 | ||
|
实验一 Nios软核验证及NiosIIIDE软件介绍 实验二 SOPC系统的PIO验证实验 实验三 SOPC系统的FLASH控制器验证实验 |
实验四 SOPC系统的UART控制器验证实验 实验五 SOPC系统的PIO中断验证实验 实验六 SOPC系统的定时器验证实验 |
实验七 SOPC系统的定时器中断实验
|
| SOPC系统的综合应用实验 | ||
|
实验一 基于NIOS的交通灯实验 实验二 7段数码管显示实验 实验三 按键及拨码开关实验 实验四 16×16LED点阵实验 |
实验五 UART与PC机通信实验 实验六 TLV1570AD转换实验 实验七 TLV5617DA转换实验 实验八 CAN总线控制器实验 |
实验九 RS485通讯实验 实验十 基于SOPC的uC/OS-II操作系统应用实验 |
| 图像处理算法实验 | ||
|
实验一 静态图像显示 实验二 图像灰度变换 实验三 图像黑白变换 实验四 图像反色 实验五 自定义颜色填充 |
实验六 图像小波变换（缩放） 实验七 图像彩条叠加 实验八 图像翻转变换 实验九 图像均值滤波算法 实验十 图像线性变换 |
实验十一 图像锐化变换 实验十二 图像Sobel算子边缘提取 实验十三 图像直方图计算与显示 实验十四 图像的高斯平滑 |
| 视频处理算法实验 | ||
|
实验一 视频输出彩条 实验二 彩色视频采集 实验三 视频灰度变换 |
实验四 视频二值变换 实验五 视频反色变换 实验六 视频线性变换 |
实验七 视频非线性变换 实验八 视频叠加彩条 |
| 扩展实验部分 | ||
|
基于NiosII的E_LAB扩展模块实验
| ||
产品参考图
