EL-CAT-IV二合一自控原理&计算机控制实验系统
适用范围
EL-CAT-IV二合一自控原理&计算机控制实验系统该产品是为配合《自动控制理论》、《计算机控制系统》课程的教学而研制开发的教学实验装置，其开放式的结构和灵活的接线方式完全能满足各类院校的教学实验要求。
结构简介
|
实验平台主要由计算机、A/D D/A卡、实验箱组成，该结构中计算机通过A/D D/A卡完成信号发生器、示波器的功能，打印机可以将实验结果打印出来。该结构的优点是： 功能多，可以完成自控原理、计算机控制等实验； 计算机可完成数据采集与存储，便于观测超低频信号； 打印机可将实验结果打印出来，避免观测误差； 简化实验平台，提高实验效率，易于扩展其它实验。 |

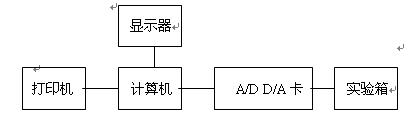

结构图 |
可开设实验项目
| 自控实验项目 | ||
|
实验一 典型环节及其阶跃响应实验 实验二 二阶系统阶跃响应实验 实验三 控制系统稳定性分析实验 实验四 系统频率特性测量实验 实验五 连续系统串联校正实验 |
实验六 数字PID控制实验 实验七 状态反馈与状态观测器实验 实验八 解耦控制实验 实验九 采样定理验证实验 实验十 非线性实验 |
实验十一 相轨迹实验 实验十二 数据采集实验 实验十三 离散系统稳定性分析实验 实验十四 系统根轨迹特性测量实验 |
| 计控实验项目 | ||
|
实验一 数-模转换D/A实验 实验二 模-数转换A/D实验 实验三 数字PID 控制实验 实验四 状态反馈与状态观测器实验 |
实验五 数字滤波实验 实验六 大林算法实验 实验七 炉温控制实验（需外扩温控对象） 实验八 电机调速实验（需外扩直流电机对象） |
实验九 步进电机控制实验（需外扩步进电机对象） 实验十 数据采集 |
系统特点
1、该系统采用典型环节模块化结构，所有模块化典型环节均可根据实验要求选择不同的参数与结构；
2、实验系统软件支持WIN 10平台，软件界面直观，参数修改设置方便；
3、实验结果直观且观察方便，可使用软件中的自动游标测量和读数，亦可方便存储和打印，从而提高了实验效率；数字可调电阻，直观、准确、修改方便；
产品参考图
