EL-DSP-EXPIV+数字信号处理器实验开发系统
适用范围
专家IV+型（EL-DSP-EXPIV+）教学实验系统是我公司在总结多年开发经验的基础上推出的一款全新DSP教学实验系统。适合信号处理、电子信息、计算机、自动化、测控等相关专业的教学实验及科研研发。同时本产品也是大学生电子设计竞赛的理想开发平台。
结构简介
|
系统采用模块化分离式结构，便于用户使用、扩展和二次开发。该系统采用双CPU设计，实现了DSP多处理器的协调工作，支持54X系列和2X系列的CPU板。客户可根据自己的需求选用不同类型的CPU板，目前以可选CPU板有：TMS320VC5402、TMS320VCVC5416、LF2407、F2812、VC5509。用户在不需要改变任何配置情况下，更换CPU板即可做不同类型的DSP实验。通过“E-lab”和“Techv”扩展总线，可以扩展机、电、声、光等不同领域的扩展模块，完成数据采集、图象处理、通讯、网络、控制等扩展实验。除此之外，在实验箱上有丰富的外围扩展资源，可以完成DSP基础实验、算法实验、编解码试验、双CPU综合实验、扩展实验。 |

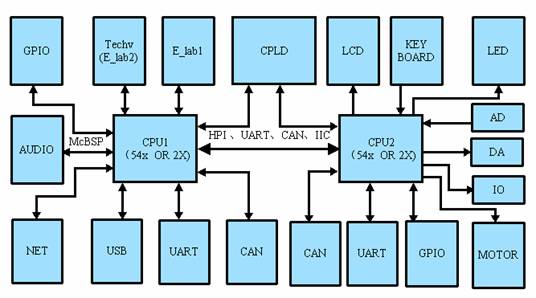

EL-DSP-EXPIV+型实验系统原理框架图 |
系统特点
1、双CPU结构：双CPU并行处理，处理能力强大。 CPU板可更换，支持TMS320C2XX，TMS320C5XX芯片；
2、丰富的硬件资源：实验系统提供丰富的DSP外设电路，包括正弦/三角/方波信号源，音频信号源，开关量输入输出，LED/数码管/LCD显示，键盘输入，AD/DA，语音处理单元，USB/以太网接口，CAN总线接口等；
3、无与伦比的可扩展性：凭借Techv扩展总线和E-lab扩展总线，可以扩展达盛科技的Techv系列开发模块和E-lab系列开发模块，学生也可以基于此总线自行开发应用模块，完成自己的课题，这样就极大的拓展了本系统的二次开发功能，完全满足课程设计及毕业设计使用；
4、例程序丰富：既有基本硬件实验，又有丰富的软件算法实验；既有基本的单元实验，又有综合性的系统实验，更有开发性的实验，还有无穷尽的扩展实验；
5、资料丰富详尽：实验指导书叙述详尽，开发资料全面，软件免费升级。提供相关的软、硬件学习速查资料，使用户以最短的时间，掌握DSP的核心技术。
开设的实验项目
| 常规实验 | ||
|
实验一 常用指令实验 实验二 数据存储实验 实验三 I/O实验 实验四 定时器实验 实验五 外部中断实验 实验六 A/D转换实验 |
实验七 D/A转换实验 实验八 语音处理实验 (5XXCPU) 实验九 键盘接口及七段数码管显示实验 实验十 LCD实验 实验十一 数字波形产生 实验十二 数字图象处理实验 |
实验十三 二维图形生成 实验十四 GPIO扩展实验 实验十五 USB 通讯实验 (5XXCPU) 实验十六 以太网通讯实验 (5XXCPU) 实验十七 U盘读取实验 (5XXCPU) |
| 算法实验 | ||
|
实验一 快速傅立叶变换（FFT）算法实验 实验二 有限冲击响应滤波器（FIR）算法实验 实验三 无限冲击响应滤波器（IIR）算法实验 实验四 卷积（Convolve）算法实验 |
实验五 离散余弦变换(DCT)算法 实验六 相关(Correlation)算法 实验七 µ_LAW算法 实验八 语音编码/解码（G711编码/解码器）(5XXCPU) |
实验九 语音信号的FFT分析 (5XXCPU) 实验十 DTMF信号的产生和检测 实验十一 混叠信号的实时数字滤波 注: 标注5XXCPU实验只能在5XXCPU板上运行 |
| 双CPU综合实验 | ||
|
实验一 主机接口通讯 实验二 双CPU BOOTLOADER综合实验 | ||
| 扩展实验（需要另配模块） | ||
|
第一部分 基于Techv系列模块的扩展实验 第二部分 基于E-lab系列模块的扩展实验 |
产品实物图
