USB数据采集处理套件

产品描述

USB数据采集系统是达盛科技（Techshine Inc.）自主研发的基于已有的Tech_V总线，结合各种PC机上广泛使用的USB接口进行数据传递的多用途数据采集、处理产品。

系统可以提供多通道A/D转换，经过DSP处理或者不经DSP处理，通过USB接口将采集到的数据送到PC机，由PC机对其进行深入处理，包括计算、分析、滤波、变换、控制、存储、显示等。

两种工作模式：

1、USB2Tech_V接口板 + DSP + AD采集卡；

2、USB2Tech_V接口板 + AD采集卡。







系统资源

1、USB_Tech_V接口板资源：

⑴ USB 2.0 High Speed高速接口，采用自动传输机制，传输速度不受芯片速度限制，速度更快；

⑵ USB芯片采用EZ-USB FX2 LP，带有EEPROM(24LC64或24LC128)及其相关的跳线，可以使能/禁用EEPROM；

⑶ 板上设计有USB复位按钮、唤醒按钮、调试用的串口、LED组；

⑷ 板上有两片CPLD（XC95144，独立晶振、独立JTAG接口）；

⑸ 整板既可用USB供电，又可用Tech_V总线供电，板上带有+5V转+3.3V电源转换芯片(LM1117-3.3)；

⑹ 板上带有大量测试点，并且所有芯片管脚都已经引出，非常方便实验或开发过程中的各种测试、调试；

⑺ 自带的USB通讯程序本身用LED组的状态指示USB通讯状态，直观显示USB工作状态，方便使用、测试；

此板既可以当作USB_Tech_V转接板使用，又可以当作USB实验板、开发板。实际上，此板已经加入了作为USB通讯实验板、开发板所需要的所有的资源和功能，它本身就是一块优秀的USB通讯实验板和开发板。

2、可选的AD板资源

⑴ 16位串行采集卡(双独立采样通道，可扩展成多通道、最高采样速率500KSPS)，型号是 Tech_V_AD816B2；

⑵ 16位并行采集卡(双独立通道、最高采样速率1.25MSPS)，型号是 Tech_V_ADS1625；

⑶ 12位高速采集卡(双独立通道、最高采样速率65MSPS)，型号是Tech_V_AD212H；

⑷ 14位高速采集卡(双独立通道、最高采样速率65MSPS) ，型号是Tech_V_AD214H；

⑸ 20位高速采集卡(2个独立单端输入通道、2个独立差分输入通道、1个16路单端/8路差分分时切换通道。20位数字量输出，120MSPS) ，型号是Tech_V_AD816A2。

3、可选的DSP板资源

⑴ Tech_V_6713 (DSP最高频率可达300MHz，其它资源详见此板卡资料)；

⑵ Tech_V_6727 (DSP最高频率可达350MHz，其它资源详见此板卡资料)

⑶ Tech_V_6416 (DSP最高频率可高达1000MHz，其它资源详见此板卡资料)；

⑷ 也可以不使用DSP板卡。



我们能够为用户提供什么？

现有的USB数据采集系统提供用VC++开发的上位机示例程序（包括算法部分源程序）和用NI LabView开发的示例程序（包括源程序），同时也包括所需的USB驱动程序；

现有的USB数据采集系统提供硬件原理图和DSP算法示例源程序，同时也提供相关芯片的文档资料，以便于用户最大限度地了解此系统的工作原理，最终开发出自己的数据采集处理分析系统的相关产品；

对于一般应用来说，可以通过略微修改现有的示例程序来实现适合自己需要的数据采集、处理、显示等功能；

对于高级应用来说，可以根据硬件原理图、DSP和上位机的示例源程序、相关芯片的资料任意修改甚至完全重写相关DSP算法程序、上位机算法程序，以开发出最大限度适合自己使用的数据算法、分析程序。

用户用我们的系统能够做什么？

以学习为目的：连接电源，通电开机，装好上位机软件和驱动，在AD采集卡输入端输入信号，观察现象，查阅相关原理图、示例源代码，结合实际现象理解工作原理；

以使用为目的：按照使用说明进行操作，必要时可以查看原理图及相关示例代码、DSP示例源程序进行问题的查找和解决；

以开发为目的：查看原理图，理解硬件工作原理；查看DSP示例源程序，理解DSP示例程序的工作原理，在理解的基础上开发适合自己需要的DSP数据本地实时处理程序；查看上位机LabView示例程序和Visual C++示例程序源代码，理解上位机示例程序工作原理，在理解的基础上，结合自己实际的数据、信号来开发针对自己实际的数据和信号进行分析、计算、变换、控制、存储、显示等各种处理的程序，最终完成适合自己需要的数据处理、分析系统的相关产品。







主机软件简介

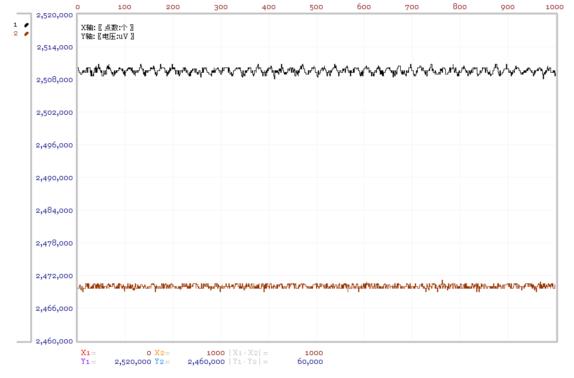

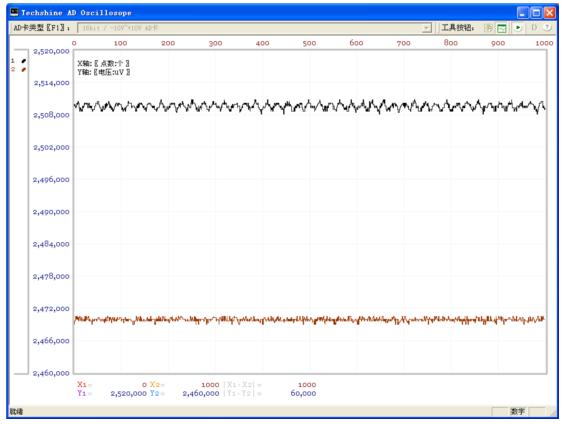

用Visual C++ 6.0开发的软件界面如下：	用此软件自带的快照保存功能保存下来的图形如下：

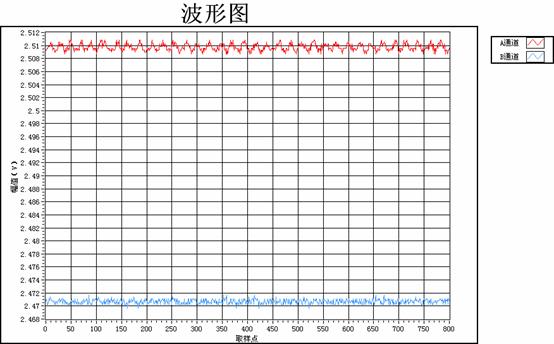

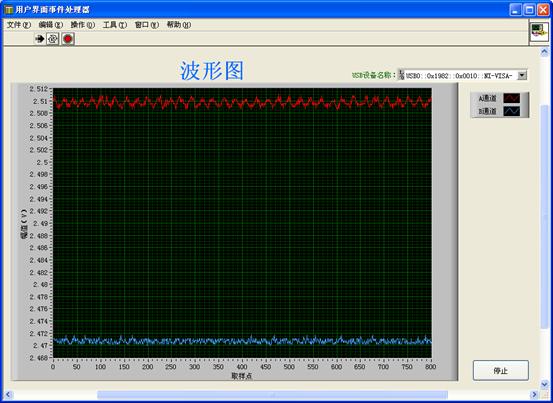

用LabView 8.2中文版开发的程序界面如下：	用程序自带的导出简化图像功能保存下来的图形如下图：







产品实物图
