EL-HIDP-I/II高速数据处理解决方案套件

适用范围

本系统主要针对具有一定数字信号处理知识的本科高年级学生、研究生以及从事相关信号处理研究的大学老师和科研人员设计。主要由高性能数字信号处理板卡、高速AD、高速DA(选配) 、EL-DSP-E300- 6X平台、算法包、软件包、解决方案工程包、基础实验程序包、附件构成。







系统硬件资源介绍

DSP板卡：

TMS320C6713/6416/6727 DSP 可操作在225/300/250 MHz；

16 MBytes的SDRAM存储器；

1MBytes Flash存储器；

8个DIP开关，4个状态指示LED；

可以通过配置CPLD内部的寄存器配置板卡的功能；

可配置的BOOT模式；

标准外部信号扩展接口；

JTAG仿真器接口；

单电源供电 (+5V)；

高速AD：

双通道 12-Bit 20/40/65MHz高速数据转换；

标准的Techv总线接口，可以同C2000/C5000/C6000系列数字信号处理板共同使用；

每通道提供512/1k/2k/4k的大小可选的FIFO缓冲；

支持高速DMA数据传输；

输入范围 ±5V；

两种可选择数据格式（Offset Binary or Twos Complement Data Format）；

片上提供4位状态显示和8位Switch开关量输入；

高速DA：选配)

双通道 8-，10-，12-，14位，125MHz高速DAC数据转换；

标准的Techv总线接口，可以同C2000/C5000/C6000系列数字信号处理板共同使用；

每通道提供512/1k/2k/4k的大小可选的FIFO缓冲；

支持高速DMA数据传输；

输入范围 ±5V；

片上提供4位状态显示和8位Switch开关量输入；

DSP-E300平台：

EL-DSP-E300型DSP实验开发系统是达盛科技在总结多年来产品开发经验的基础上推出的最新产品， 与其他产品相比，该款产品采用模块化分离式结构，对各个冗余硬件单元进行了裁减， 使得性能价格比达到最优，使用灵活，方便用户二次开发。通过“E-lab”和“Techv”扩展总线，可以扩展声、光、机、电等不同领域的控制对象，完成数据采集、图象处理、通讯、网络、控制等扩展实验。客户可根据自己的需求选用不同类型的CPU适配板，本公司所有CPU适配板完全兼容，用户在不改变任何配置情况下，更换CPU适配板即可做TI公司的不同类型的DSP的相关试验。该产品适合《数字信号处理器原理与开发应用》等课程的实验教学以及相关课题的研究和开发。






软件包

本软件包提供了一套通过上位机软件控制DSP，并对DSP的数据进行实时分析的方法，相当于一套虚拟仪器。

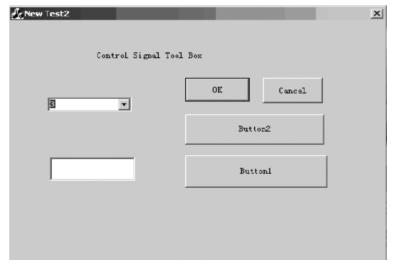

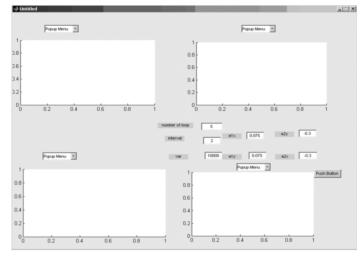

Mat lab实时分析软件：	VC实时控制软件：







解决方案工程包

1． 高速AD采集解决方案介绍：本解决方案通过 高速L2cache缓存技术，EDMA(C621x，C671x)技术， 乒乓缓冲技术，BIOS（DSP操作系统）技术，DSP流水线优化技术，实现了对外部高速数据高实时，高准确度的采集。同时根据用户对操作系统不同需要，将解决方案分成了两种不同的类型。

2． 高速DA输出解决方案介绍：采用高速EDMA传输方案，充分发挥了高速DA的性能。示例中提供了三角波、方波、正弦波发生器。

3． 高速AD、DA联合解决方案：本方案完成了高速信号的实时采集，实时滤波，实时输出，并为用户提供了友好的编程接口.以便用户在采集和输出的过程中完成所需要的算法操作.

4． 综合解决方案：本方案为用户提供了一套完整的DSP开发模板。从Matlab建模到利用高速信号算法库编写DSP的C代码(一部分含汇编代码)，到调试，到编写与DSP配套的上位机图形化界面软件。通过本方案给用户一套完整的开发流程思路，从而大量缩短开发周期。

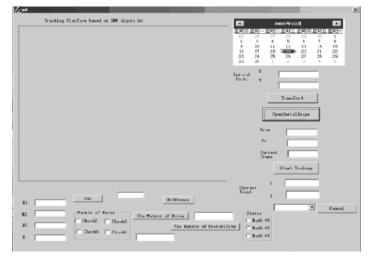

方案算法简介：本方案设计了一套图象跟踪系统，算法采用了多模交互的Kalman滤波算法（IMM）对目标图象进行实时跟踪。



VC软件：用于对DSP实时控制、检测、分析。	Matlab软件：用于创新算法的验证：
